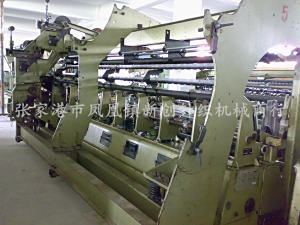

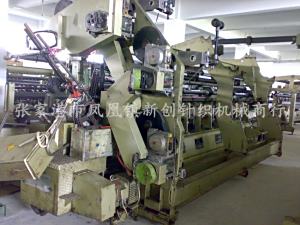

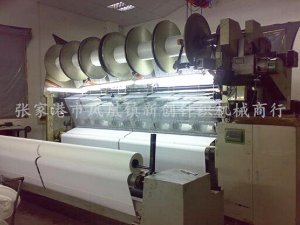

德国迈耶KS4FBZ特里科经编机

德国迈耶KS4FBZ特里科经编机

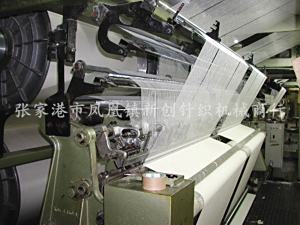

KS4FBZ是一个生产毛圈织物的特里科经编机。其特点是毛圈扎根在锦纶编链底布上，不会抽丝，裁剪时不易脱散，毛圈呈自然螺旋扭曲，毛圈高度均匀，布面柔软平坦，铺伏与包覆性能较好。毛圈织物可根据需要设计成单面毛圈、双面毛圈、一面长一面短毛圈、横条毛圈和块状毛圈等。在最新的毛圈经编机上，将前梳改成贾卡梳栉，可生产提花毛巾。

机型主要技术特征

机型     KS4FBZ

动程号 KS 4-6

工作幅宽(cm)        345(136″)

机号E(针/25.4mm)    E24

成圈机件 复合针/针芯和满头针(单针插针)，导纱针沉降片。

导纱梳栉数      4把梳栉

横移机构 N型横移机构

经轴架        812mm(32″)，独立支撑

送经机构       FAG送经系统

牵拉机构      采用4罗拉牵拉，牵拉速度由变换齿轮改变

卷取机构      762mm(30″，No.6)

特殊装置 毛圈片装置(毛圈高度1.5-3mm)。

机速(max.)       1000 rpm

机器结构特征：

本机采用槽针，与钩针相比，织针的侧向的强度高了，适用于编织棉混纺率较高的织物。

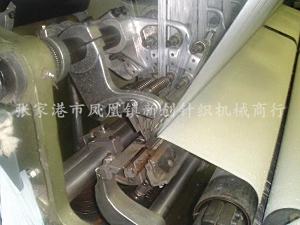

为了将毛圈拉得更长些，在针床上一隔一地安装了复合针和满头针，地组织在复合针上形成，毛圈梳栉是一横列在复合针上垫纱，一横列在满头针上垫纱，由于满头针是间隔横列垫纱的，所以垫在满头针上的毛圈纱脱下后将成为毛圈，而毛圈的根部与地组织联系在一起，GB4(后梳)为工艺反面毛圈梳栉，GB3为衬纬地梳，GB2为编链地梳，GB1为工艺正面毛圈梳栉。

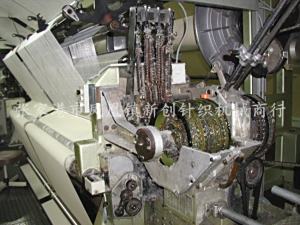

KS4FBZ 采用N型横移机构，采用3行程。为了使平布区做得更薄和平坦，采用六跑道。

该机4把梳栉均采用FAG送经。KS4FBZ为了配合六跑道，使平布区结构更为匀薄、平坦，GB4与GB1均采用了双速送经。对于不同品种的毛圈变平布，其送经减速系数I 值得变化可在1.11-3.62之间选用。

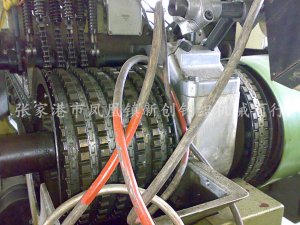

该机采用一套全机械式的时间与空间两维控制机构，借助一套行星轮系和凸轮机构，把计数链的缓慢变化过程，转换成瞬时突变的动作。使梳栉GB1和GB4恰好在3行程链块中针背位移的时间内（约0.069S）完成，使针距的变动连锁可靠。

原料及产品：

该机型生产的毛圈织物可用作成形毛巾和浴巾、沙发巾、浴衣、便衣、海滨服，床单、床罩、窗帘和鞋夹里等。长毛圈织物经剪毛拉绒后，还可制成立绒棉毯。对于机号为E24的经编机，只可能达到4.72横列/cm。一般锦纶地组织用67dtex 长丝，毛圈纱可用28tex(21英支)和18tex(32英支)普通棉纱，也可用晴纶纱制成绒类产品。还可用其它天然、人造纤维制成特殊风格的毛圈织物。
