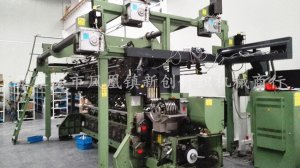

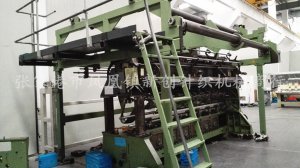

德国迈耶 RSJ4/1电子贾卡提花经编机

         德国迈耶RSJ4/1电子贾卡提花经编机

主要技术特征

机型RS」4/1

工作幅宽(cm)    330(130英寸)，381(150英寸)，437(172英寸)

机号E(针/25.4mm)   E24,E28,E32

针型 ：   复合针

梳栉数：   4巴其中1把贾卡梳(两个分离的贾卡梳组成)

经轴架 ：  采用独立支撑经轴架，地梳：3 × 810mm(32”)

经轴架贾卡梳：1016mm(40”)

送经装置 ：  EBA

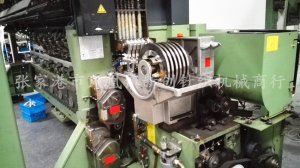

横移机构： N型花纹机构(一般采用花盘控制)

卷取机构  685mm

机器速度  1100转/分

一、RSJ4/1机器

1，机器结构原理

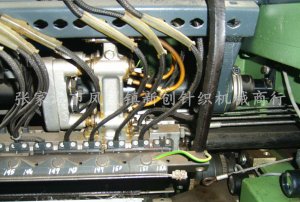

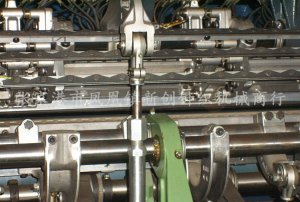

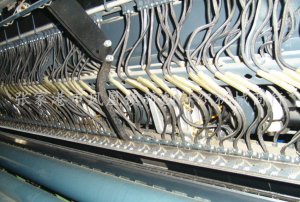

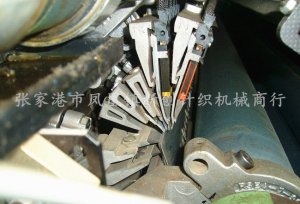

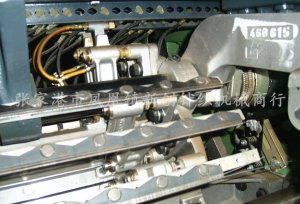

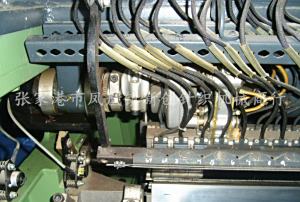

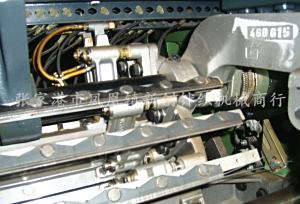

   RSJ4/1贾卡经编机成圈机件由槽针、针芯、1巴Piezo贾卡梳JB1(采用分离设计)、3把地梳(其中1把为氨纶梳GB4)、一个可以前后移动的沉降片梳和固定的脱圈板组成。Piezo贾卡梳由两个分离的贾卡梳.JB1.1和JB1.2组成，单个以半机号配置，这样两个分离的贾卡梳组成满机号。在RS」4/1贾卡拉舍尔经编机上，第一次采用3把地梳和贾卡梳一起摆动。由于该机属于高速型拉舍尔经编机，故横移采用了N型花纹机构的花盘来控制，前面3把梳栉能成圈编织，第4把作衬纬。由j：该机主要生产装饰性服装面料，和窗帘相比花纹图案一般较小，贾卡梳一般采用经轴供纱，这样有利于提高机器速度，占地面积小。另外采用盘头直径(40”)较地梳盘头(30”)为大，主要是为了减少换盘头的次数。成圈机件由封闭油箱中的曲轴柄传动机构来传动控制。

  2.技术参数

  RSJ4/1经编机采用最新的Piezo贾卡系统控制，所以能很快地任意地不受限制地进行花型设计，机器速度提高到过去难以达到的1100转/分。为了进一步提高机器速度，机器可以配置成3把梳栉(RSJ3/1)，这样机器速度可以达到1300转/分。另外机器的机号最高可达E32。目前Piezo贾卡机的速度和机号对于传统的贾卡技术都是难以想象的。该机能高速生产弹性或非弹性、地组织可以是紧密的或网眼状的、具有立体或平面的贾卡提花织物，可用于妇女内衣、泳衣、运动衣、海滩服。
