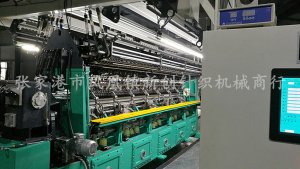

国产RDJ5/1双针床贾卡提花经编机

国产RDJ5/1双针床贾卡提花经编机

主要技术特征

机型：RDJ5/1

工作幅宽：（mm） 3500（138"）

机号E（针/25.4mm） 22E  24E

成圈机件:采用舌针，4把地梳，2把Piezo贾卡梳栉。2个脱圈板和2个沉降片床

横移机构:N型梳栉横移机构

送经机构：EBC电子送经机构

卷取机构：EAC电子机构

电动机功率：（kw） 5.5

机速（max.）：450rpm

机器用途、亮点：

  RDJ5/1是一种配置了Piezo贾卡的双针床贾卡提花经编机，该机主要用来生产提花鞋料及双层服装面料等。

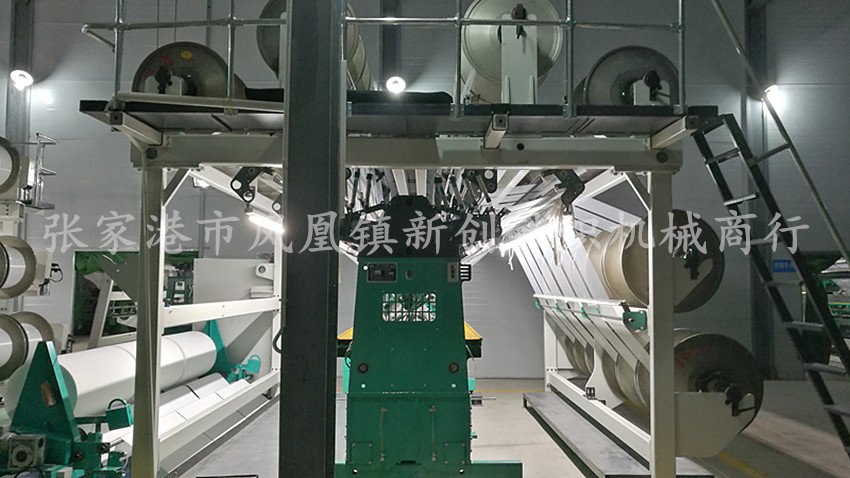

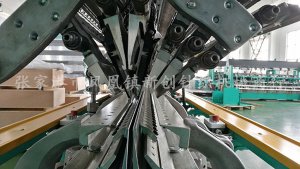

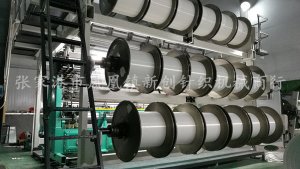

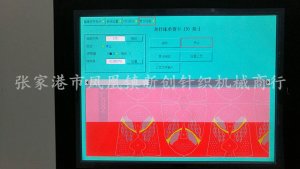

  RDJ5/1有两个针床,4把地梳，2把Piezo控制的贾卡梳JB4。GB1、GB2、GB3、JB4在前针床成圈，JB4、GB5在后针床成圈。所有地梳栉的横移运动有N型花盘和凸轮传动。2个针床安装有各自独立的舌针和成圈梳，它们由在油浴中的凸轮和曲轴进行传动。Piezo控制的贾卡机构根据需要进行调整，扩大了花型的生产能力。每个贾卡梳单独被选中，其横移非常精确，向左或向右一针由压电陶瓷针片的电压控制。电子贾卡梳栉由贾卡控制系统控制。4把地梳和2把Piezo贾卡梳由经轴供纱，经轴架由6个直径为762mm（30"）的经轴组成，每个经轴都使用EBA电子送经。织物的牵拉是EAC电子机构，很好地控制织物的密度。
